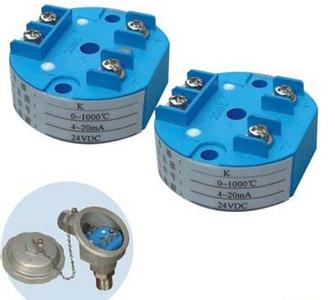

- 產品名稱：SBWR/Z熱電偶一體化溫度變送器
- 產品型號：
- 產品備注：
- 瀏覽：
產品說明:
1、概述：
SBWR、SBWZ系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號.
該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
2、主要特點：
·采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
·現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
·熱電偶變送器具有冷端溫度自動補償功能；
·精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
·適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
·智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
·智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
3、工作原理：
熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器三線制方式輸出。
4、技術參數
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持
器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a:環境溫度-25-+80℃（常規型）
-25-+70℃（數顯型）
-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50Hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；
9、 環境影響系數：δ≤0.05%/℃。
5、測溫范圍
| 類 別 | 材 質 | 分 度 號 | 測 量 范 圍 |
|
熱
電
偶
|
鎳鉻-康銅 | E | 0-1000℃范圍內任選 |
| 鎳鉻-鎳硅 | K | 0-1300℃范圍內任選 | |
| 鉑銠10-鉑 | S | 0-1600℃范圍內任選 | |
| 鉑銠30-鉑銠6 | B | 0-1800℃范圍內任選 | |
| 銅-康銅 | T | 0-400℃范圍內任選 | |
| 鐵-康銅 | J | 0-1200℃范圍內任選 | |
|
熱
電
阻
|
銅熱電阻 | Cu50 | -50-+150℃范圍內任選 |
| 銅熱電阻 | Cu100 | -50-+15℃范圍內任選 | |
| 鉑熱電阻 | Pt100 | -200-+600℃范圍內任選 |
| 型 號 說 明 | ||||||
| SBW | 溫度變送器 | |||||
| 類別 | R | 熱電偶 | ||||
| Z | 熱電阻 | |||||
| 傳感器 | 1 | 適配K型熱電偶/熱電阻適配Pt100 | ||||
| 2 | 適配E型熱電偶/熱電阻適配Cu100 | |||||
| 3 | 適配J型熱電偶/熱電阻適配Cu50 | |||||
| 4 | 適配B型熱電偶 | |||||
| 5 | 適配S型熱電偶 | |||||
| 6 | 適配T型熱電偶 | |||||
| 7 | 適配N型熱電偶 | |||||
| 8 | 用戶自定 | |||||
| 電路類別 | 0 | 隔離型 | ||||
| 1 | 非隔離型 | |||||
| 安裝方式 | 0 | 常規型 | ||||
| 1 | 專用型 | |||||
| 2 | 掛壁型 | |||||
| 3 | 導軌型 | |||||
| 溫度變送器 | 0 | 常規型 | ||||
| 1 | 智能型 | |||||
| 2 | 數顯型 | |||||
| 3 | 指針型 | |||||
| 4 | 智能數顯型 | |||||
| 5 | 智能指針型 | |||||
| 6 | 帶HART協議型 | |||||
變送器的接線原理如圖所示。端子4接24V電源正端、端子3為4～20mA電流輸出端，該端經負載電阻R1后回到24V電源負端。
端子1、2接熱電阻，或2接熱電偶正，1接熱電偶負。變送器有零點及量程調節電位器，便于用戶進行微量調整。
8、校驗方法：
·用于爆炸危險場所時，請注意防爆標志與防護等級；
·機電一體化溫度變送器安裝的環境須***是在-20-+70℃內，當周圍環境溫度太高時，SBWZ/R信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的專用防爆盒。
·加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。
·SBW信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。
·溫度變送器使用六個月后需進行校驗。
a、熱電阻溫度變送器校驗方法
·設備要求：數字電壓表一臺；
·按系統連接方法接線；
·根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出為1V和5V（可分別調整零點電位器和滿度電位器）；
·按量程十等分點輸入各電阻值，檢查各溫度輸出是否符合精度范圍；
· ·按說明書技術指標進行測試，應符合技術要求。
b、熱電偶溫度變送器校驗方法
·設備要求：數字電壓表一臺；
·按系統連接方法接線；
·根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出分別為1V和5V（可分別調整零點電位器和滿度電位器）；
·按量程十等分點輸入各電勢值，檢查各溫度輸出是否符合精度范圍；
·按說明書技術指標進行測試，應符合技術要求。
9、訂貨須知
特殊規格訂貨中經雙方協商決定。
可根據用戶需要配有相應材質的保護管。如剛玉管或高鋁質保護管。
如果有其他特殊要求請?jiān)谟嗀洉r(shí)注明。
·使用環境溫度：-20-70℃；
·功耗：≤0.5W
·防爆標志：d‖BT4
·防護等級：IP54
