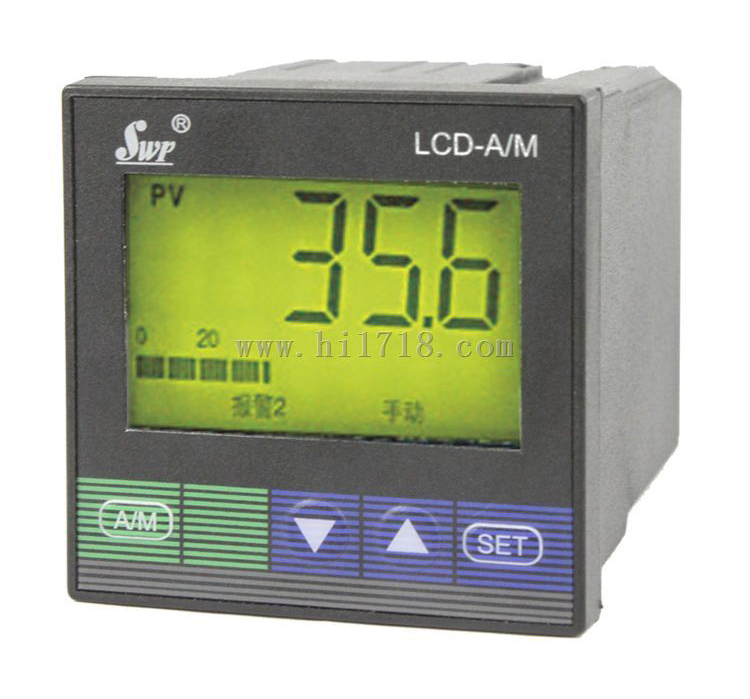

產品名稱：SWP-LCD-A/M手動操作器
產品型號：
產品備注：
瀏覽：

介紹：

產品說明:

一、儀表類型
SWP-W 　　　-- 交流功率表
SWP-HZ　　　-- 交流工頻周波表
SWP-AC 　　 -- 交流電壓/電流表
SWP-COS 　　-- 交流功率因素表
SWP-E 　　　-- 交流電量集中顯示控制儀
SWP-DC　　 -- 直流電壓/電流表
二、主要特點
1、可隨意改變儀表的輸入信號量程。采用***新無跳線技術，只需設定儀表內部參數(shù)，即可適應現(xiàn)場要求。
2、可帶有一路模擬量變送輸出或繼電器報警輸出，適用于各種測量控制。
3、采用全隔離技術。
4、 SWP-E系列儀表能夠同時顯示4組交流電工參數(shù)。
三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號	SWP-W、AC/DC、COS、HZ40系列	接線圖
儀表外形	儀表尺寸:96×48×110mm 開孔尺寸:92×44mm 重量:240g
儀表外形	儀表尺寸:48×96×110mm 開孔尺寸:44×92mm 重量:240g
型號	SWP-W、AC/DC、COS、HZ80系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-E80系列
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-W、AC/DC、COS、HZ90系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g

四、 SWP-LED系列交流電量集中顯示控制儀型譜表

型號

代碼

說明

SWP - E

□ □ □□ -□ □-□□- □ □- □ - □

交流電量集中顯示控制儀（只限80系列）

SWP - W

□ □ □□ -□ □-□□- □ □- □ - □

交流功率表　　　　　

SWP - AC

□ □ □□ -□ □-□□- □ □- □ - □

交流電壓/電流表　

SWP - COS

□ □ □□ -□ □-□□- □ □- □ - □

交流功率因素表　

SWP - HZ

□ □ □□ -□ □-□□- □ □- □ - □

交流工頻周波表

SWP - DC

□ □ □□ -□ □-□□- □ □- □ - □

直流電壓/電流表　

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

96×48mm（橫式） 48×96mm（豎式）

160×80mm（橫式）80×160mm（豎式）

96×96mm

控制作用

測量顯示

三位式控制

通訊方式

□

0:無通訊；2:RS-232；4:RS-422；8:RS-485

輸出方式

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電開關電源

AC220V供電（線性電源，可省略）

注：外形尺寸為４與９的儀表不能同時做上,下限報警與變送輸出。

例：如儀表要做上、下限報警就不能有變送輸出。如要變送輸出那只能有一個上限報警。

★　SWP－W交流功率表標準出廠為雙屏顯示。

★ 輸入類型：（出廠默認值）

代碼	輸入范圍	代碼	輸入范圍	代碼	輸入范圍	代碼	輸入范圍
01	0 ～ 1A	04	0 ～ 4A	07	0 ～ 200V	10	0 ～ 500V
02	0 ～ 2A	05	0 ～ 5A	08	0 ～ 300V	11	0 ～ 600V
03	0 ～ 3A	06	0 ～ 100V	09	0 ～ 400V
